1環網柜概述
充氣式環網柜是配電體系中的首要設備，其安穩性與可靠性直接關系到電力體系的安全、安穩運轉。充氣式環網柜以體積小、安全可靠等長處被更多的用戶所認可。充氣式環網柜把多回路滅弧室、母線進出線等部件密封在單一的氣箱中，氣箱為絕緣氣體SF。氣體供應一個密閉的容器，確保了產品長時間安穩可靠的工作。氣箱的規劃和制作在機械強度、氣密性.外表耐腐蝕性等方面都有很高要求。

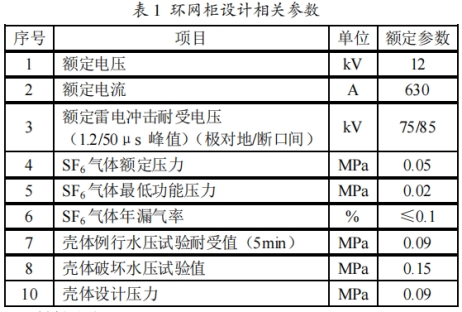

環網柜殼體形狀不同有箱式和筒式之分。由于箱式結構有利于完成進出線.配電計劃的實施，可是箱式在接受壓力的局限性，使箱體不能夠接受太高的壓力。下面介紹一種環網柜氣箱的規劃辦法。與氣箱規劃有關的環網柜額定參數見表1。
2資料選取

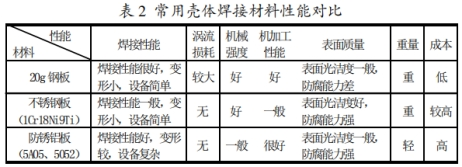

環網柜焊接氣箱常用資料首要有20g鋼板、不銹鋼板(1Cr18Ni9Ti)、防銹鋁板(5A05，5052)等。其功用對比見表2。
不銹鋼氣箱雖然價格較高，在平等強度下需選用薄板上焊接加強筋的辦法達到了同樣的經濟效果。另一方面由于我公司不銹鋼氣箱焊接設備徹底、工藝已成熟，資料規范徹底，不銹鋼具有優易的防腐能力，無需外表防腐處理，無渦流損耗，比較其它兩種資料具有較大優勢。概括以上各種因素，氣箱選用不銹鋼板進行焊接。
3首要標準規劃及核算
圖1所示為環網柜焊接氣箱的典型結構，首要由進出線、操作孔、觀察孔、加強筋、固定塊等組成。與本體功用比較親近的要害標準首要有:氣箱內腔標準L1×W1xH1、壁厚61。
3.1氣箱標準的承認(L1xW1xH1)
3.1.1承認雷電沖擊的擊穿場強:承認高壓帶電體對地最小空地。
《高壓斷路器原理和使用》和《高電壓絕緣技術》中，SF6氣體空地的工程擊穿場強下限值為:
六氟化硫環網柜最低功用氣體壓力為0.05MPa，因而，負極性雷電沖擊的擊穿場強為:
E=75x(10x0.15)0.75=10.1kV/mm
3.1.2承認高壓帶電體對地最小空地:
高壓帶電體對地最小空地處在支撐絕緣子上，經過核算支撐絕緣子的電場如圖2，滿意電場要求，畢竟承認對地最小空地。根據最小空地原則承認氣箱外形標準(L1xW1xH1)。
3.2氣箱壁厚的承認

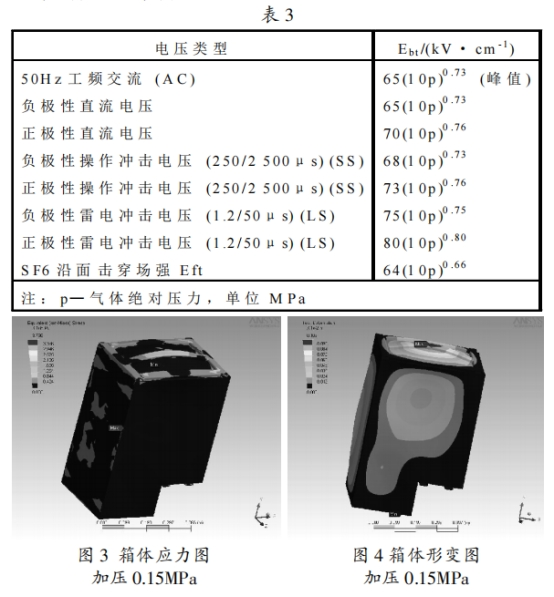

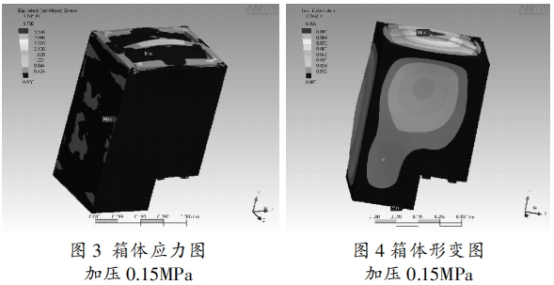

箱壁厚度滿意資料的許應應力要求及氣箱答應變形量要求。經過軟件剖析核算后得到氣箱的應力散布(見圖3)及箱體形變(見圖4)，畢竟找到氣箱壁厚。
4制作工藝
焊接氣箱的制作工藝比較復雜，典型過程依次是:激光切開下料，數控折彎機折彎，焊上加強筋。拼裝成氣箱后選用數控激光焊接成型，上色探傷，密封面磨光。
5總結
在氣箱的規劃過程中，除了要使氣箱滿意環網柜的技術要求，還應概括考慮其經濟性及加工單位的設備、技術、工藝特色，得出最合理的規劃計劃。
