1什么叫環網柜

所謂環網柜就是將高壓開關設備裝在鋼制金屬柜體內或組裝成距離式環網供電單元的電氣設備，其中心部分選用負荷開關和熔斷器，具有結構簡略、體積小、價格低、可進一步提高供電參數和功能以及供電安全等長處。

實際上，假設柜型依照開關設備分類，有負荷開關柜、斷路器柜、GIS等，并無環網柜。環網柜是一個約定俗成的叫法，原指的是負荷開關柜用于環網式供電，現在經常被人當作負荷開關柜的代名詞，而不論是否被用于環網式供電，如有些線路要合環運轉（俗稱手拉手），或有可能進行負荷割接（將一條線上的負荷切換到另一條線上）完結這些功用的配電柜就叫環網柜。故環網柜是一種能完結環網供電的開關設備，常用于環網供電系統，故俗稱環網柜，也稱“野外箱式環網柜”、“開閉器”。

負荷開關柜可以用于環網式供電、中壓分界室派接、中壓結束變電室供電，各區域供電部門對答應運用負荷開關加熔斷器保護的變壓器的規格要求不一，象北京一般要求變壓器容量不大于1000KVA，深圳區域可能是1600KVA。負荷開關柜構造簡略，成本較低，體積較小，大都可以靠墻設備，一般只要熔斷器保護而無繼電保護。負荷開關柜主母線載流量一般小于等于630A，負荷開關額定開斷電流一般小于等于630A（少量抵達1700A），變壓器柜（出線柜）額定電流（熔斷器）一般不大于125A，高級負荷開關的搬運電流可以抵達2800A。部分負荷開關柜可以設備專用真空斷路器、SF6斷路器或選用壓氣等滅弧方法，短路分?jǐn)嗄芰拷虻诌_(dá)開關柜水平。

環網柜用于分合負荷電流，開斷短路電流及變壓器空載電流，必定距離架空線路、電纜線路的充電電流，起操控和保護作用，是環網供電和終端供電的重要開關設備。

2環網柜的分類

環網柜根據氣箱結構分為共箱式與單元式；根據全體結構分為美式與歐式；根據絕緣材料分為固體絕緣式、空氣絕緣式與SF6氣體絕緣式；根據戶表里分戶內環網和野外環網。

2.1美式環網柜

野外規劃，體積小、免保護。

堅固的內殼體和外殼體，抗外力和防爆能力強，外殼選用不銹鋼或綠色箱體。

進出線電纜，通過全封閉預鑄式電纜聯接件，設備簡略，聯接可靠。電纜附件選用美式歐式均可。

美式傳統共箱式規劃，多路進出線在一個箱體中，結構緊湊，可靠性高。

開關組合方法靈敏。

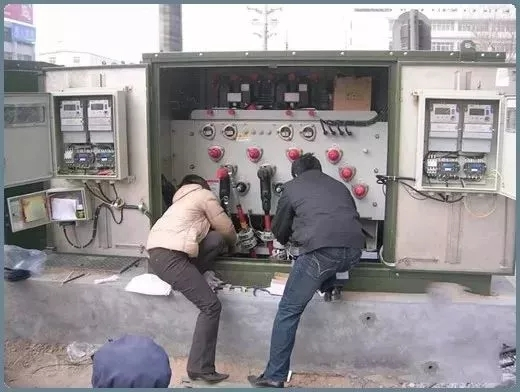

▲美式環網柜

2.2歐式環網柜

2.2.1共箱式歐式環網柜

環網柜的殼體由獨立的功能小室組成，主母線、負荷開關、組合電器單元都獨立成室；環網柜的充氣隔室用0mm不銹鋼板用氬弧焊焊接而成。負荷開關及母線聯接均密封在SF6氣體里。組合安閑，擴展便當。

2.2.2氣包式歐式環網柜

獨特的開關規劃，運用不銹鋼制成的負；荷開關殼體將柜體分為不同的小室。組合安閑，擴展便當。負荷開關密封在SF6氣體里。殼體運用不銹鋼經冷鍛壓工藝加工而成，確保了產品的高質量。

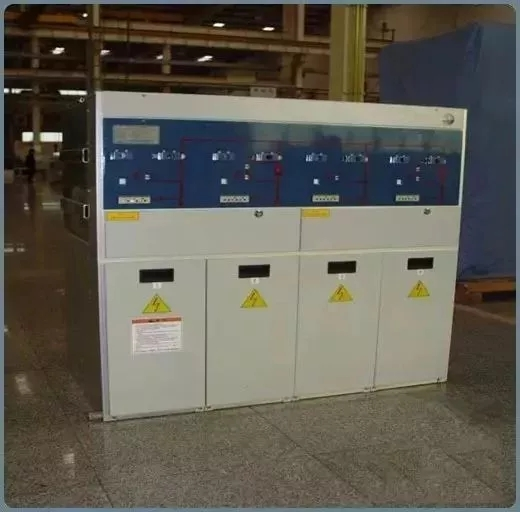

歐式環網柜
